160A二極管正向電壓測試儀 |
||
 | ||
| 詳細式樣及報價請聯系我們! | ||

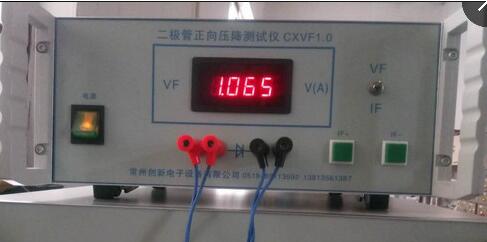

| 本儀表適用于人工測量大電流汽車用半導體二極管或其它大電流二極管正向壓降VF，外形尺寸：320*133*300mm（長度*高度*深度） 1.技術參數： 正向電流IF 1A~160A（最大可以設置成180A） ±1％ (我公司還有其它型號從1-1000A的正向壓降測試儀，價格和型號不一樣，可以根據用戶需要定做) 正向壓降VF 0.000V~4.000V ±1％ 電流電壓 220V ±10％ 35VA 2.使用方法： 2.1 打開電源把面板VF/IF按鈕打到IF位置，按動面板IF+或者IF-可以設定IF值，如果連續按動按鈕超過2秒，可以快速設置電流值，否則每按動一次只能加或減一個單位。 2.2 電流設置好后，在測試座上放上二極管（注意極性不要放反），由于此款電流較大，用戶在制作測試夾具時注意導線要較大平方，還有必須要用4根線，4端測試法�。。。。� 特別注意：前面板上4個接線柱中兩邊外面的一個為電流輸出接線柱，必須用足夠平方的線，中間兩個為測量輸入端，對線徑無要求。按面板IF+或者IF-按鈕即可測量一次，LED數字顯示VF值，也可以根據用戶要求，儀表后蓋板加裝測量按鈕接線柱，方便用戶外接腳踏開關。 |
||
